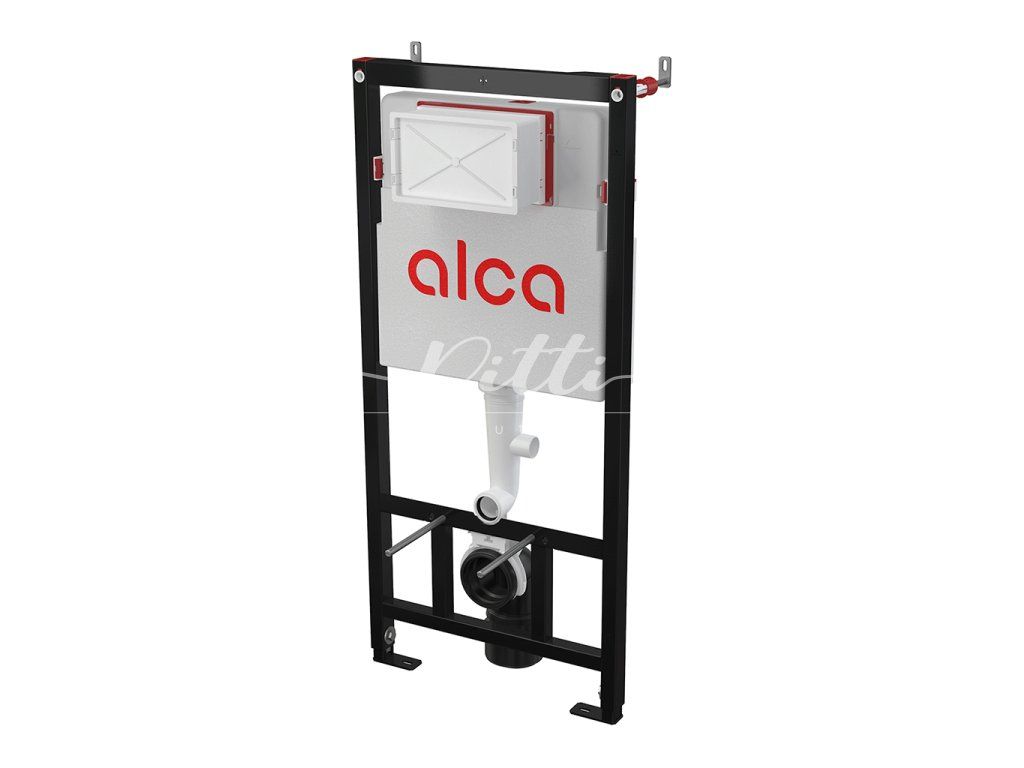

ALCADRAIN Předstěnový instalační systém pro suchou instalaci - do sádrokartonu (AM101/1120 Sádromodul)
Související produkty
Detailní popis produktu
Použití:
- Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
- Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
- Pro tloušťku podlah 0-200 mm
- Pro závěsné WC
Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM101/1120 Sádromodul nahrazuje modelovou řadu A101/1200 Sádromodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.
Technické parametry:
| Doporučený rozsah tlaku vody | 0,3-0,5 MPa |
| Funkční rozsah tlaku vody | 0,05-0,8 MPa |
| Hygienická rezerva | 3 l |
| Malé spláchnutí | 2,5-3,5 l |
| Objem vody v nádržce | 9 l |
| Připojení vody zezadu nebo shora montážními otvory | G 1/2" |
|
Standardní nastavení malého spláchnutí
|
3 l |
|
Standardní nastavení velkého spláchnutí
|
6 l |
| Velké spláchnutí | 6-9 l |
| Zátěžová zkouška | 400 kg |
Vlastnosti:
- Duální splachování, nezávisle nastavitelné s hygienickou rezervou
- Kompatibilní se všemi ovládacími tlačítky Alcaplast
- Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- Materiál nosné konstrukce: kov ošetřený práškovou barvou
- Montážní hloubka nastavitelná v rozmezí 20-95 mm
- Možnost vestavby oddáleného nebo senzorového splachování
- Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
- Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
- Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
- Příprava na připojení držáku s DG 1/2" přechodem pro bidetovací sedátka a spršky
- Přívod vody zezadu/shora uprostřed
- Rohový ventil s možností na napojení na potrubní systém Mepla
- Servisní práce bez použití nářadí
- Stavební hloubka 125 mm
- Viditelné označení nivelace a středové rysky
- Duální s
Rozsah dodávky:
- Nádrž s napouštěcí a vypouštěcí armaturou
- Samonosný rám
- Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
- Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
- Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- Koleno odpadu HT 90/90 polyethylen, PE-HD
- Redukce odpadu HT 90/110 polyethylen, PE+HD
- Těsnění přívodu, vývodka polypropylen, vrapová vložka
- Těsnění odpadu, propojka polypropylen, těsnění propojky
- Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
- Sada pro vhazování WC tablet
Doplňkové parametry
| Kategorie: | Koupelny |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 14 kg |
